Merhaba,

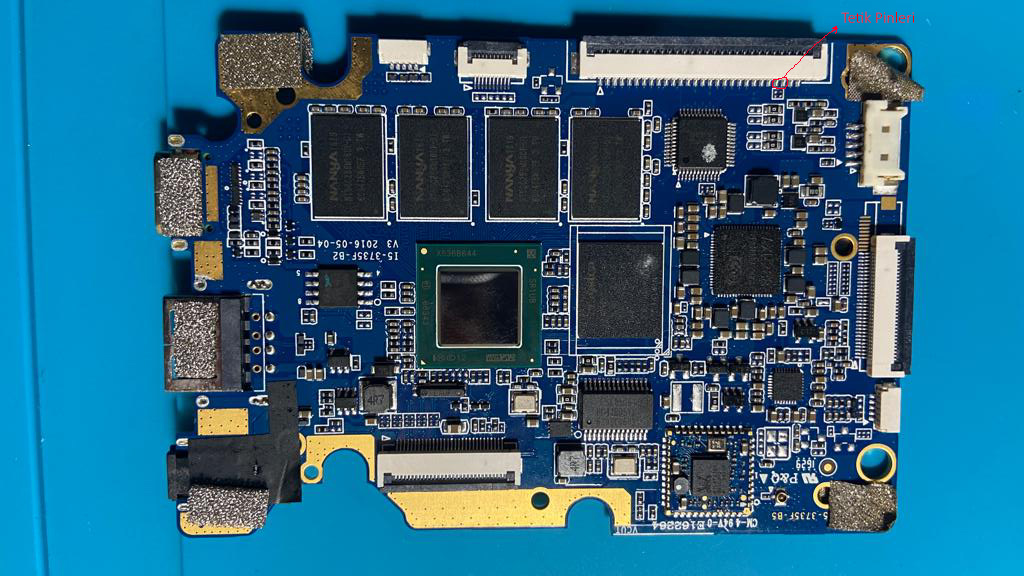

Hometech'in I5-3735F-B2 V3 2016 05 04 kodlu anakartın şeması veya boardviewi var mı acaba.

AXP288 güç entegresinde kısa devre vardı değiştirdim kısa devre gitti fakat cihaz start almıyor.
Nereye bakacağımıda tam bilmiyorum.
tetik butonu klavye soketi üzerindeki, sondan 3. ve 4. pinlermiş. onlarda herhangi bir voltaj yok.

salam
sanmiyorum ki bu modelin semasi olsun

eepromun 1-8 bacaklarinin ohm degerine bak
bir de sagda bi buyuk entegre vardir. o dc-dc converter. cok cikilsi bir vrm. ona bagli olan smd bobinlerin degerlerini olc. onun semasini incele.

Çok Teşekkür ederim Vusal hocam.
AXP288 güç entegresini düzgün takamamışım.
Bazı bacakları temazsızmış yeniden takınca düzeldi.
Daha çok acemiyim bu entegreleri takarken baya zorlanıyorum.
Oysa senin videolarında ne kadar kolay görünüyor
