[Burak Aydın]

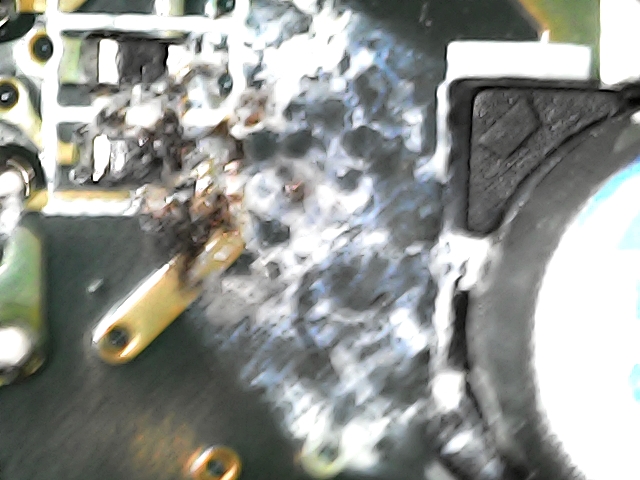

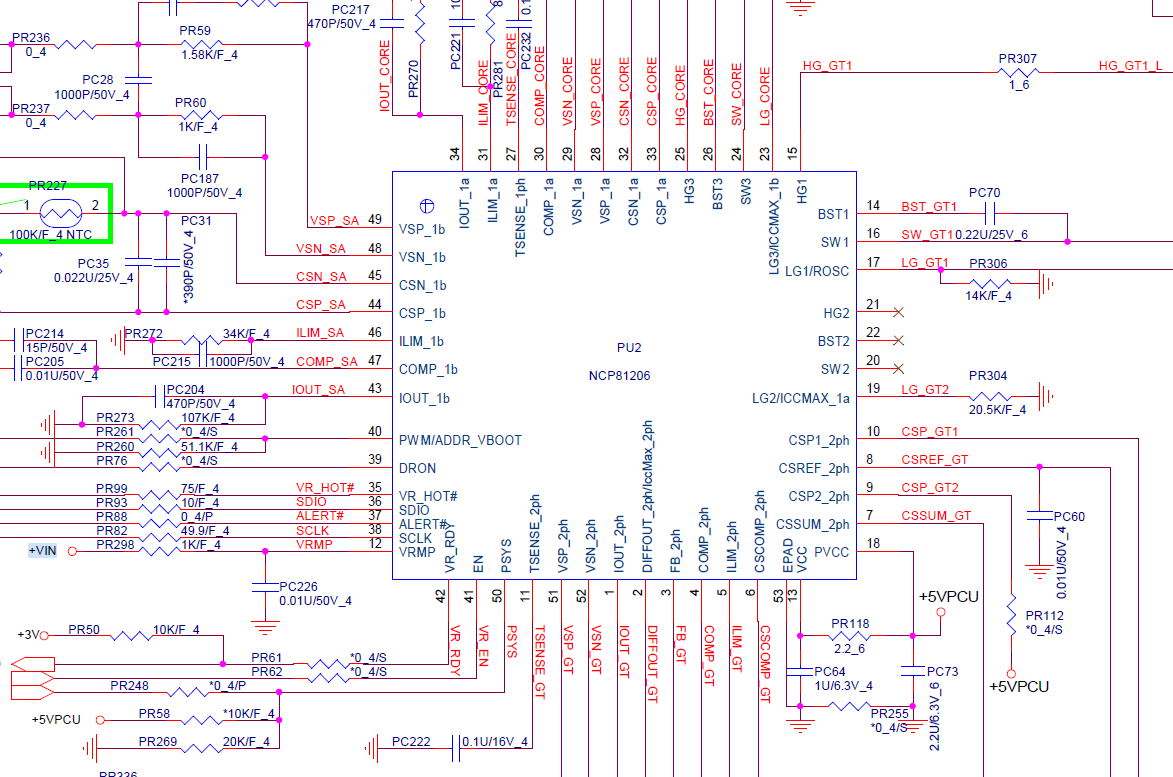

da0x61mb6g0 rev g anakart kodlu anakart servisimize geldi. şarj gösterge ışığı ilk takmamda beyaz turuncu yanıyor sonra 9beyaz ışık yanıyor sonra sabit kalmıyor sönüyor kontrollerim de görseldeki sıvı teması gördüm (PR298) ve 1k direnç değerine sahipmiş değiştirdim fakat sorun devam ediyor bu hattın ncp 81206 a iletildiğini gördüm kontrollerim de
VRMP 19v geliyor
VCC-PVCC 5v mevcut
VR_RDY ve EN voltaj yok
ölçmem gereken sinyaller hangileridir eksiğim var ise söylerseniz sevinirim
3alw ve 5 alw voltajları mevcut

[halit al]

Bu entegrenin cikardigi voltaj disindaki diger bobin voltajlari tam mı onlari kontrol etmen gerek?

[Burak Aydın]

Bu entegrenin cikardigi voltaj disindaki diger bobin voltajlari tam mı onlari kontrol etmen gerek?

cihaz tetik almıyor üstat sadece 3-5v alw ler aktif tetik verdiğimde herhangi bir tepki vermiyor

[halit al]

Cpu entegresiyle bu asamada ugrasman gereksiz once start problemini çöz

[Burak Aydın]

Cpu entegresiyle bu asamada ugrasman gereksiz once start problemini çöz

Peki üstat bir bakayım teşekkürler

[Vusal]

anakartin standby moduna odaklan
bu CPU VRM
yani start almadan bu entegrenin yanindan direncin olu ve ya olmamasi bir onem tasimaz.
3.3-5 LDO ve 2cil 3.3-5v ne durumda. baska oksidleme yerlerini incelemeni tavsiye ederim
cunki oskidlemeler standart sorunlar cikarmazlar
