cihaz kapalı iken şarj ediyor açıldığı zaman adaptör voltajı kesiliyor ve cihaz pilden çalışıyor pili çıkardığında adaptör ile start almıyor .008 mah çekiyor ssıfırlanıyor akım pili takınca pil doldurma işlemi başlıyor start alıyor ve çekilen akım yine sıfırlanıyor çalıştıgında adaptör takılı iken pili çıkarttığımda cihaz dırek kapanıyor umarım anlatabilmişimdir
yaptığım işlemler bios bios entegresi bq şarj enteğresi ve io değişti giriş mosfetleri değişti batarya değişiti ama sonuş hep aynı arada bir adaptörden çalışıyor söküp taktığında yine aynı bi fikri olan varsa sevinirim
Moderator: halit al
-
Vusal
- Site Admin
- Posts: 4027
- Joined: Mon Jul 25, 2022 2:41 pm
- Location: Azərbaycan, Şəki
- Has thanked: 416 times
- Been thanked: 2460 times
- Contact:
Re: hp la-b972p rev 1.0 start almıyor
bu batarya devresi ile alakali bir sorun
Hait ustanin dedigi gibi giris MOS-larin gate pininde ne var ?
adp durumundayken bq pinlerinin olc ve paylas
Hait ustanin dedigi gibi giris MOS-larin gate pininde ne var ?
adp durumundayken bq pinlerinin olc ve paylas
Senior computer technician & teacher"Hər elm sahibinin üstündə daha yaxşı bilən biri vardır.!" (Yusuf/76)
-
hsnckr55
- Posts: 46
- Joined: Sat Nov 26, 2022 10:19 pm
- Location: istanbul
- Has thanked: 11 times
- Been thanked: 5 times
- Contact:
Re: hp la-b972p rev 1.0 start almıyor
Adaptör bağlı iken giriş mosfetler açık 25 v geliyor ama yinede hem mosfetler hem bu değişti girişte 19 volt kesilmiyor standby konumunda cihaz .008 çekiyor ve sonra 0 a dönüyor start verdiğinde tekrar .008 lere çıkıp açmıyor ve sıfıra düşüyor
-
hsnckr55
- Posts: 46
- Joined: Sat Nov 26, 2022 10:19 pm
- Location: istanbul
- Has thanked: 11 times
- Been thanked: 5 times
- Contact:
Re: hp la-b972p rev 1.0 start almıyor

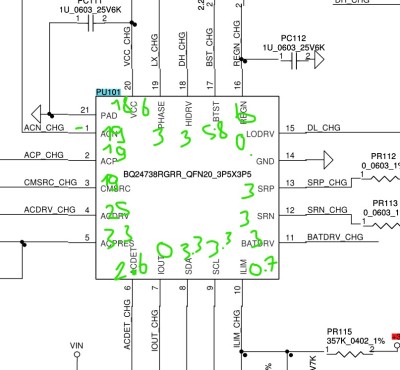

batarya takıldıgı anda 2 3 4 5 bacaklar 0 direk giriş mosfetleri kapanıyor batarya çıkardığımda herşey normal ama start almıyor pil takılı adaptör takılı cihaz kapalı busefer sarj ediyor start verildiği anda giriş mosfetleri kapatıyor
Re: hp la-b972p rev 1.0 start almıyor
bq entegresi bacaklarındaki voltaj normal gözüküyor. batarya takınca mosların kapanması anormal. Anladığım kadarıyla cihaz sadece adaptör takılıyken hiçbirşekilde start yok sadece batarya takılıyken bataryadan start alıyor sarj olayını karıştırmazsak. dk1 ve dc2 diyotların iki tarafını kontrol edin 3 volt olması gerek. adp_id sinyalinide sionun bacağından kontrol edin watt değerine göre ordaki voltaj değişir. sionun 110 bacağınıda ölçün.
bilgi hakedene verilir
-
hsnckr55
- Posts: 46
- Joined: Sat Nov 26, 2022 10:19 pm
- Location: istanbul
- Has thanked: 11 times
- Been thanked: 5 times
- Contact:
Re: hp la-b972p rev 1.0 start almıyor
ölçtüm adp id normal bi anormallik yok iki taraftada 3 volt var diyotlarda bende anlamadım çok anormal bir durum
-
hsnckr55
- Posts: 46
- Joined: Sat Nov 26, 2022 10:19 pm
- Location: istanbul
- Has thanked: 11 times
- Been thanked: 5 times
- Contact:
Re: hp la-b972p rev 1.0 start almıyor
dk1 2 tarafta 3 volt var dc2 de çıkışında 3 girişte 0 volt 110 nolu bacak ec_ac in 3 volt var
