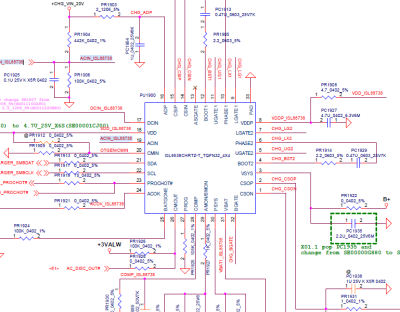

adp:20v
dcın:19.5v
vdd:5v
acın:3.8v
sda-scl:0v
acok:0v
acın 20v olması gerekmiyor mu ?
cihaz tetik alıyordu bakım yapıldı şuan da start almıyor yardımcı olursanız sevinirim
Moderator: halit al
-
Burak Aydın
- Posts: 225
- Joined: Thu Aug 18, 2022 12:09 pm
- Has thanked: 80 times
- Been thanked: 14 times
Dell precision 5550 LA-J191P REV 1.0
- Attachments
-
Last edited by Burak Aydın on Fri Jan 24, 2025 10:22 am, edited 2 times in total.
-
Vusal
- Site Admin
- Posts: 4027
- Joined: Mon Jul 25, 2022 2:41 pm
- Location: Azərbaycan, Şəki
- Has thanked: 416 times
- Been thanked: 2459 times
- Contact:
Re: Dell precision 5550 LA-J191P REV 1.0
ACIN kac voltaj.
ACIN 20v olmaz. orada voltaj bolucu devresi var
ACIN 20v olmaz. orada voltaj bolucu devresi var
Senior computer technician & teacher"Hər elm sahibinin üstündə daha yaxşı bilən biri vardır.!" (Yusuf/76)
-
Burak Aydın
- Posts: 225
- Joined: Thu Aug 18, 2022 12:09 pm
- Has thanked: 80 times
- Been thanked: 14 times
Re: Dell precision 5550 LA-J191P REV 1.0
ACIN 3.8v evet doğru diyorsunuz vusal hocam şimdi farkettim onu görememişim
nereleri kontrol etmem gerekiyor vusal hocam 3.3 ve 5v bobinlerde voltaj çıkışı göremiyorum
3.3 ve 5v entegrede
en:0v
pgood:0v
vreg 3 :0v
vreg 5 :0v
nereleri kontrol etmem gerekiyor vusal hocam 3.3 ve 5v bobinlerde voltaj çıkışı göremiyorum
3.3 ve 5v entegrede
en:0v
pgood:0v
vreg 3 :0v
vreg 5 :0v
-
Vusal
- Site Admin
- Posts: 4027
- Joined: Mon Jul 25, 2022 2:41 pm
- Location: Azərbaycan, Şəki
- Has thanked: 416 times
- Been thanked: 2459 times
- Contact:
Re: Dell precision 5550 LA-J191P REV 1.0
standby vrm ana voltaji varmi ?Burak Aydın wrote: ↑Fri Jan 24, 2025 10:21 am ACIN 3.8v evet doğru diyorsunuz vusal hocam şimdi farkettim onu görememişim
nereleri kontrol etmem gerekiyor vusal hocam 3.3 ve 5v bobinlerde voltaj çıkışı göremiyorum
3.3 ve 5v entegrede
en:0v
pgood:0v
vreg 3 :0v
vreg 5 :0v
Senior computer technician & teacher"Hər elm sahibinin üstündə daha yaxşı bilən biri vardır.!" (Yusuf/76)
-
Burak Aydın
- Posts: 225
- Joined: Thu Aug 18, 2022 12:09 pm
- Has thanked: 80 times
- Been thanked: 14 times
Re: Dell precision 5550 LA-J191P REV 1.0
mevcut vusal hocam 12.5v geliyor entegere kısa devredeydi değiştim kısa devre kalktı fakatVusal wrote: ↑Fri Jan 24, 2025 9:33 pmstandby vrm ana voltaji varmi ?Burak Aydın wrote: ↑Fri Jan 24, 2025 10:21 am ACIN 3.8v evet doğru diyorsunuz vusal hocam şimdi farkettim onu görememişim
nereleri kontrol etmem gerekiyor vusal hocam 3.3 ve 5v bobinlerde voltaj çıkışı göremiyorum
3.3 ve 5v entegrede
en:0v
pgood:0v
vreg 3 :0v
vreg 5 :0v
vreg 5 0.42mv çıkış veriyor
vreg 3 0v
Re: Dell precision 5550 LA-J191P REV 1.0
Vreg 3 ve vreg5 omaj degerleri nedir. Kısa devre veya bir eksiklik yoksa standby vrma ana besleme voltajini alınca vreg 3 ve vreg5 çıkması gerek. +RTCVCC_R ve +RTCVCC Voltajlarının omaj değerinide kontrol edin
bilgi hakedene verilir
-
Burak Aydın
- Posts: 225
- Joined: Thu Aug 18, 2022 12:09 pm
- Has thanked: 80 times
- Been thanked: 14 times
Re: Dell precision 5550 LA-J191P REV 1.0
vreg 3 = 1.4kiloohm
vreg 5 = 5.25mehaohm
+RTCVCC_R=7kiloohm
+RTCVCC

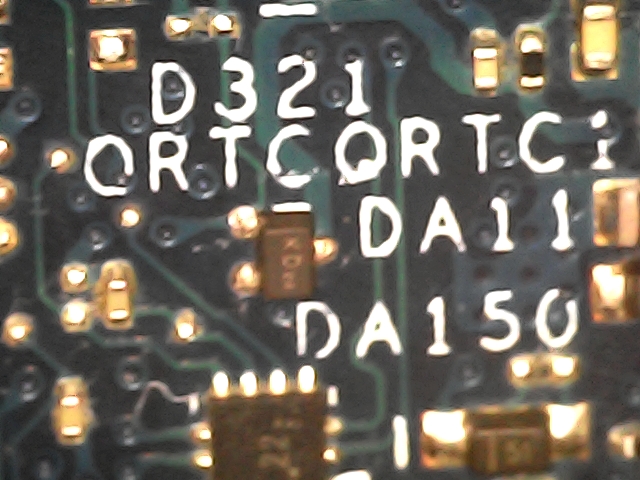

2. source bacak kısa devrede hocam
1-3 bacaklarda direnç değerleri yüksek

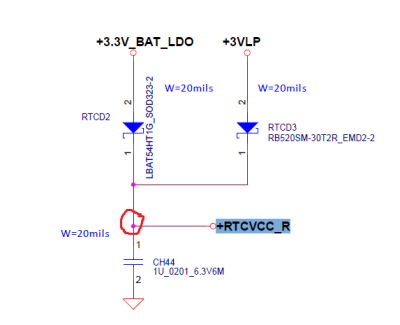

pdf işaretli kısım kısa devre konumda 2.2ohm
- Attachments
-
-
Re: Dell precision 5550 LA-J191P REV 1.0
Anladığım kadarıyla +RTCVCC voltaj hattı kısa devrede Qrtc mosfeti sökün kısa devre olan yerden 1 volt gibi bir voltaj uygulayın eğer voltaj vermek istemiyorsanız ordaki gndye bağlı olan birkaç kapasitörü sökün güney köprüsünün orda kısa devreye düşme ihtimali yüksek
bilgi hakedene verilir
-
Burak Aydın
- Posts: 225
- Joined: Thu Aug 18, 2022 12:09 pm
- Has thanked: 80 times
- Been thanked: 14 times
Re: Dell precision 5550 LA-J191P REV 1.0

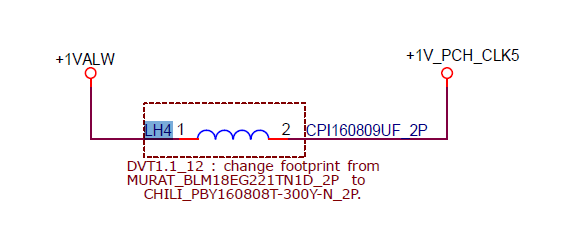

peki hocam görseldeki lh4 bobin söksem sadece köprüyü garantiye almış olur muyum ?halit al wrote: ↑Mon Jan 27, 2025 3:22 pm Anladığım kadarıyla +RTCVCC voltaj hattı kısa devrede Qrtc mosfeti sökün kısa devre olan yerden 1 volt gibi bir voltaj uygulayın eğer voltaj vermek istemiyorsanız ordaki gndye bağlı olan birkaç kapasitörü sökün güney köprüsünün orda kısa devreye düşme ihtimali yüksek
