[gogo41]

DA0G3JMB8D0 REV D anakartta sıvı teması olmuş mikroskop altında bakıp temizliğini yaptım. cihazı adaptöre takınca beyaz ışık yanıyor batarya takılıyken turuncu ışıkta oluyor şarj ediyor. starta basınca fanlar çok kısa dönüp duruyor start ışığıda 4 kere yanıp sönüyo fan tepkisi aynı oluyo 4. de ışık sabitlrniyor ve caps lock 5 kere uzun 3 kere kısa yanıp sönüyor ve bu cihazı kapatana kadar devam ediyor. bios yazdım durum aynı ram değiştim yine aynı. kartta kısa devre yok 5v var starttan sonra 3.3v 1.05 v 1.35v 0,90 v ve 0.65v var ( voltajlar akılımda kaldığı şekliyle yazdım) hal böyle. sorun neyden kaynaklı olabilir ne yapabilirim varsa değerli yorumlarınızı rica ederim.

[Vusal]

sivi temasi varsa yine de iyice inceleyin derim
RAM hatasi olabilir. Yani RAM okunmama sorunu
CPU devresindeki fazlarin hepsi aktivmi ?

[gogo41]

sivi temasi varsa yine de iyice inceleyin derim
RAM hatasi olabilir. Yani RAM okunmama sorunu
CPU devresindeki fazlarin hepsi aktivmi ?

ustam cpu devresindeki faz derken biraz açarmısınız ben profesyonel yapmıyorum bu işi birkaç yıldır ilgiliyim hobi olarak yapıyorum.
ram değiştirip denedim ama bi sonuç alamadım harici bakmam gereken bir yer varsa yazarsanız sevinirim. alakanız için teşekkür ederim

[Vusal]

CPU bobinlerinden voltaj sabitmi ? Sorun cunki bir kac yerden kaynaklana bilir. Buna benzer misal sorun CPU-dan da kaynakli olanlari gordum. sadece kartdaki tam olarak olcumlerin sonucu gormeden kesin bir fikir soyleyemem

[gogo41]

CPU bobinlerinden voltaj sabitmi ? Sorun cunki bir kac yerden kaynaklana bilir. Buna benzer misal sorun CPU-dan da kaynakli olanlari gordum. sadece kartdaki tam olarak olcumlerin sonucu gormeden kesin bir fikir soyleyemem

tekrar bakıp yazacağım

[gogo41]

CPU bobinlerinden voltaj sabitmi ? Sorun cunki bir kac yerden kaynaklana bilir. Buna benzer misal sorun CPU-dan da kaynakli olanlari gordum. sadece kartdaki tam olarak olcumlerin sonucu gormeden kesin bir fikir soyleyemem

tekrar bakıp yazacağım

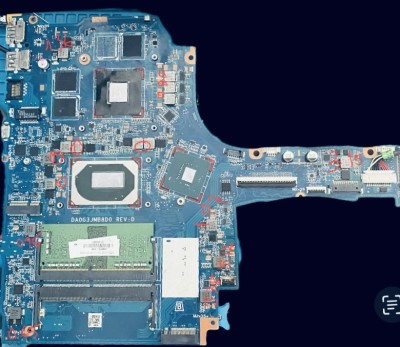

ustam tamda söylediğin gibi cpu bobinlerinde voltaj görünmüyor. ekte resim ekledim olan voltajları yazdım yakınlaştırıp bakın lütfen telefondan yaptığım için çok düzgün olmadı

[gogo41]

bu arada cpu nun hemen sol tarafındaki alt bobinde 1.05 var 0 yazmışım o kısım 1.05 olacak

[Vusal]

cpu fazlari aktiv degilse cpu vrm entegresini inceleyin. giris voltaji varmi entegreye ve en sinyali aktivmi. eger bunlar normalsa cpu devresinden once bir sorun vardir diye cpu aktiv olmuyor.

[gogo41]

cpu fazlari aktiv degilse cpu vrm entegresini inceleyin. giris voltaji varmi entegreye ve en sinyali aktivmi. eger bunlar normalsa cpu devresinden once bir sorun vardir diye cpu aktiv olmuyor.

tamam ustam bi bakayım çok teşekkürler bu arada cpu bobinlerinde 0.9 ohm gösteriyor bu normal diye biliyorum yani kısa devre değil sanırım

[gogo41]

cpu fazlari aktiv degilse cpu vrm entegresini inceleyin. giris voltaji varmi entegreye ve en sinyali aktivmi. eger bunlar normalsa cpu devresinden once bir sorun vardir diye cpu aktiv olmuyor.

ustam merhaba mp2949a entegresi var onun 37. pin de voltaj var vron sinyali ama 8. pinden vcore çıkması lazım 0 gösteriyor. 8. pinde gnd ye 3.6ohm gösteriyordu çipi söktüm yine aynı.korumaya alıyor sanırım bir türlü çözemedim. başka bir öneri var mı?cpu nun yanındaki mısfetlere 19 geliyor ama çıkış yok onları süren pin8 voltajımıdır?
